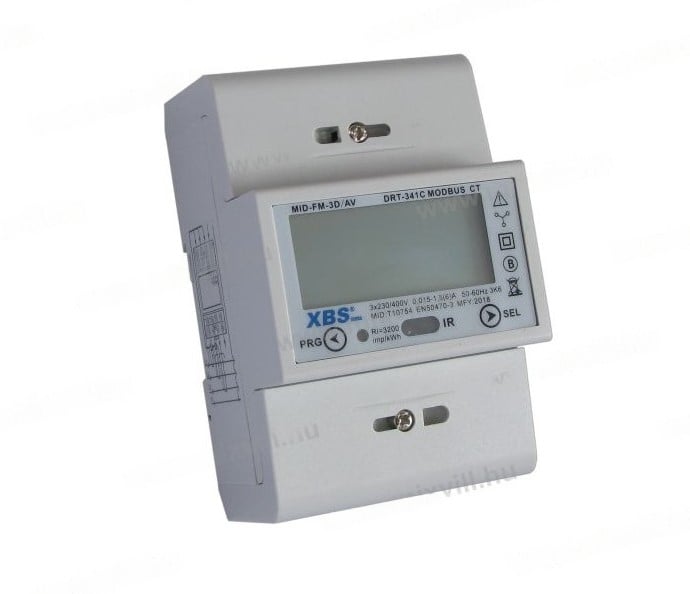

Contor digital de consum trifazic cu transformator de curent masurare indirecta 6A 4 module

Contor digital de consum trifazic cu transformator de curent masurare indirecta 6A 4 module
• Tensiune nominală (Un): 230/400V AC (3~)
• Tensiune de funcționare: 161/279 – 300/520V AC (3~)
• Capacitate de izolație:
  - Tensiune AC: 2KV pentru 1 minut
  - Capacitate de sarcină la impuls de tensiune: 6KV – 1.2µS
• Valoarea curentului nominal (Ib): 1.5A
• Valoarea maximă a curentului (Imax): 6A
• Domeniul curent de funcționare: 0.4% Ib- Imax

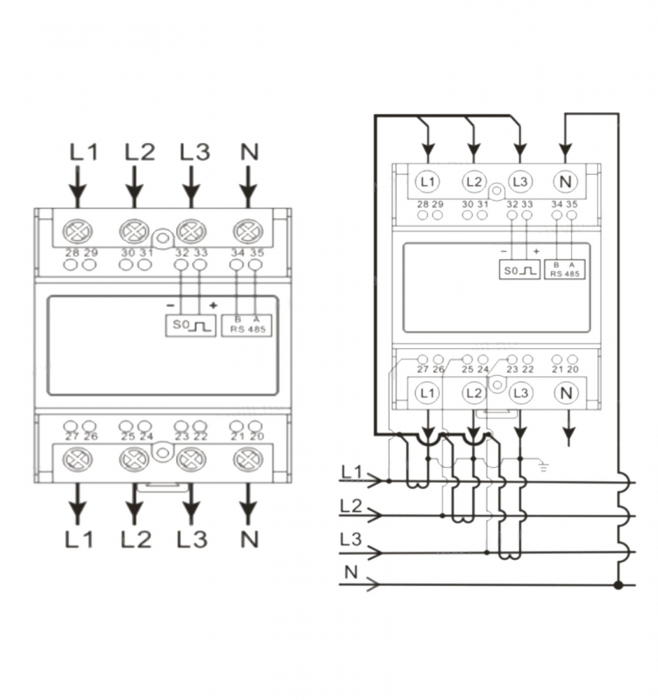

• Puterea de inserție (S1): <0.01VA (pe fază există un scurtcircuit la intrarea din partea HV, la care există un inel de ferită la care este conectat contorul de consum însuși.Deci, la dimensionarea firului, trebuie luate în considerare rezistența specifică, lungimea și secțiunea transversală a firului pentru a rămâneți în intervalul de curent de funcționare și măsurarea este precisă:
R=(ρ*2*l)/A
Unde ρ: rezistența specifică a firului de cupru, A: secțiunea transversală a firului de cupru, l: lungimea firului de cupru.
S2=I 2 *R
Unde I: curentul secundar al transformatorului de curent (5A)
Sarcina circuitului de măsurare: S=S1+S2, ceea ce arată că puterea absorbită de contorul de consum (S1) este neglijabilă.
Pe baza standardului MSZ EN60044-1, puterea nominală (Srated) a transformatorului de curent trebuie să fie adaptată la sarcina circuitului secundar, o valoare între 25-100% din puterea nominală este adecvată: 0,25*Srated ≤ S ≤ Sred • Reținere la supracurent: 30 x
Imax până la 0,01 s
• Valoarea indicatorului de ieșire (LED): 1600imp/kWh
• Valoare de ieșire a impulsului: 1600imp/kWh
• Feedback sursei de alimentare (LED A,B și C): Punct A/B/C dispozitivului este sub tensiune
• Măsurarea feedback-ului consumului pentru: bliț (PULSE și LED)
• Domenii de comutare de curent reglabile 27 de tipuri diferite
• Standard internațional: IEC 62053-21
• Clasa de precizie: 1
• Protecție IP: IP51 (cu capac de protecție)
• Puteți selecta pe cea potrivită din cele 27 de valori din intervalul („5:5”-“950: 5”)
• Se recomandă conectarea unei siguranțe externe sau a unui declanșator termic în linia de alimentare pentru a proteja dispozitivul împotriva supracurent.

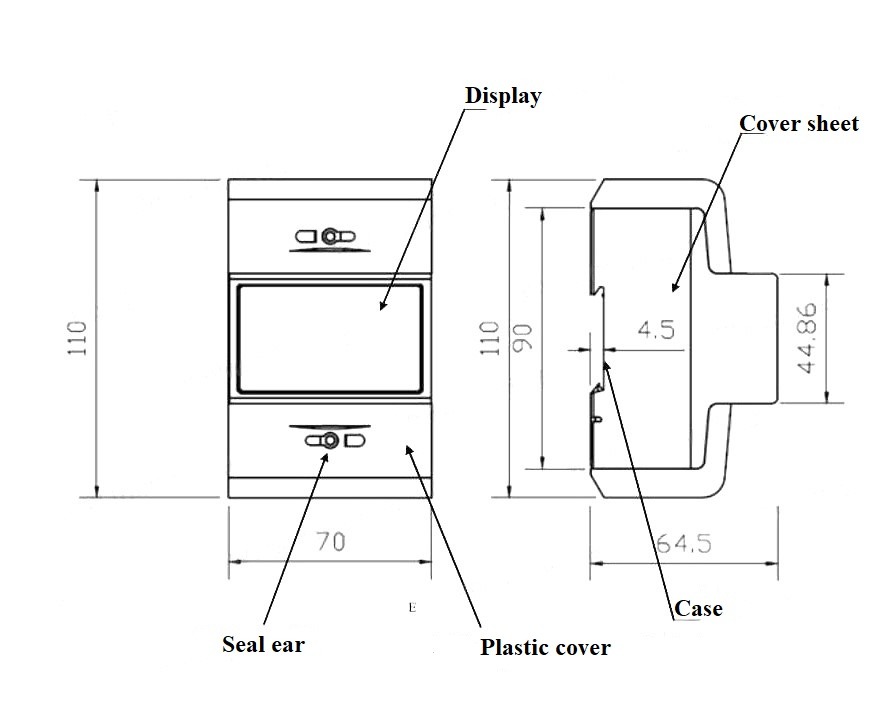

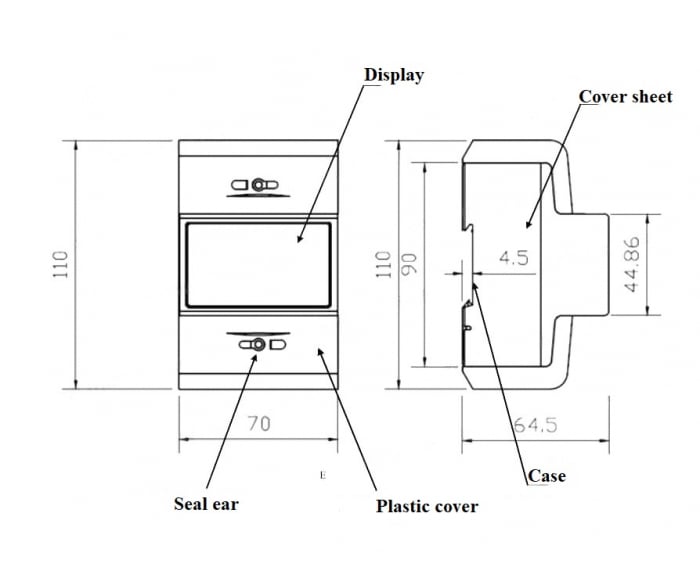

• Poate fi montat pe o șină DIN de 35 mm.
• Daca efectele asupra mediului o justifica, se recomanda echiparea aparatului cu dispozitive de protectie la supratensiune.
• După conectare, dispozitivul poate fi sigilat.
