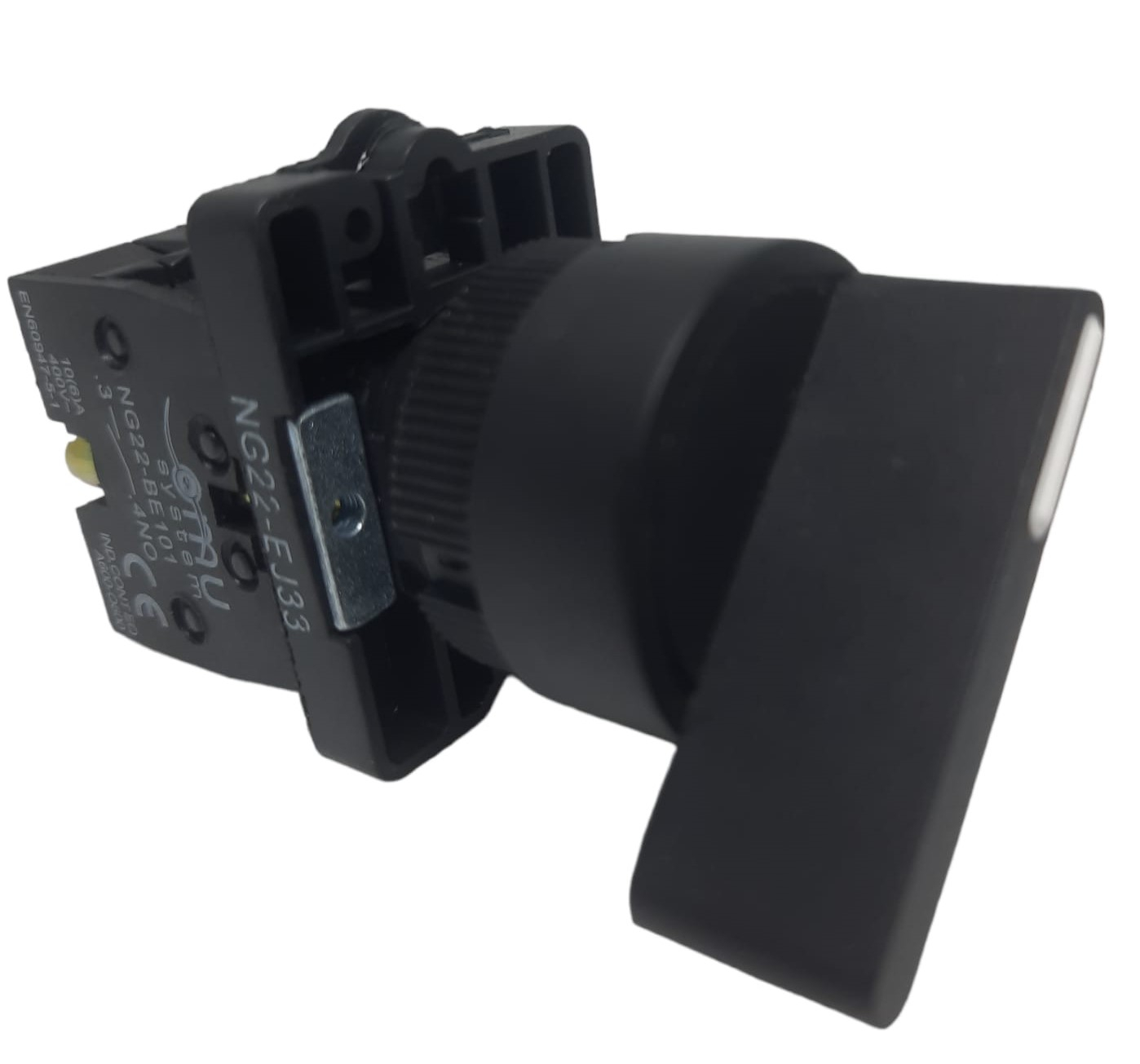

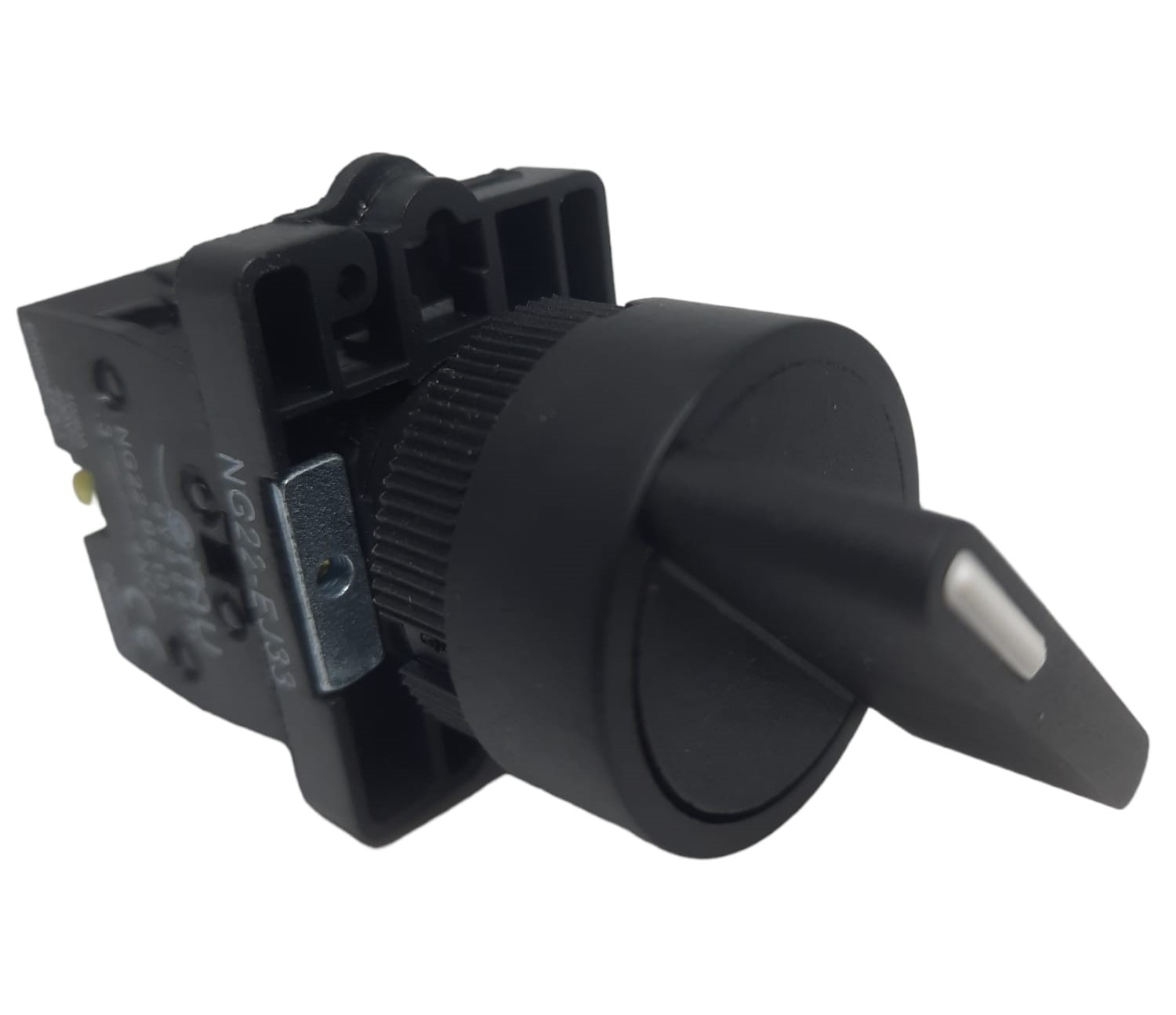

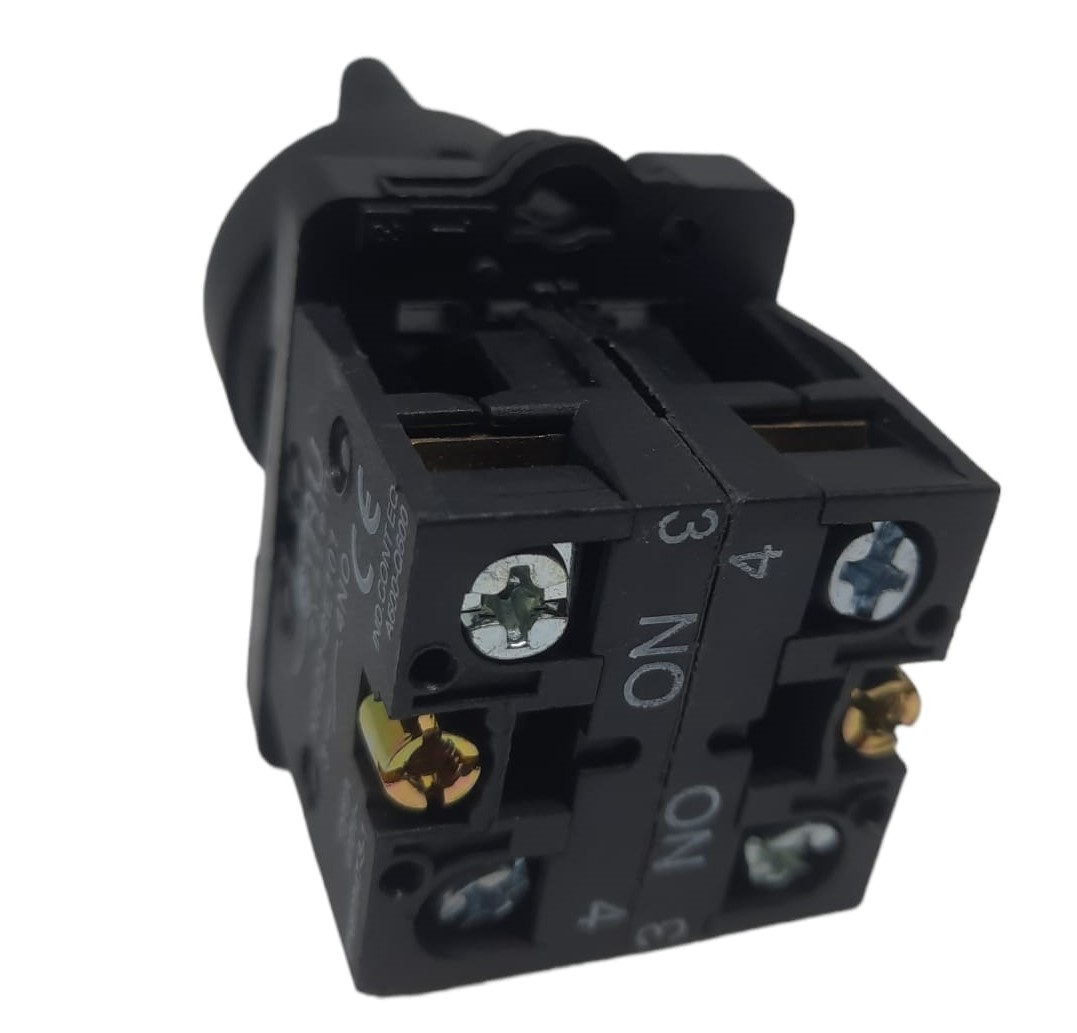

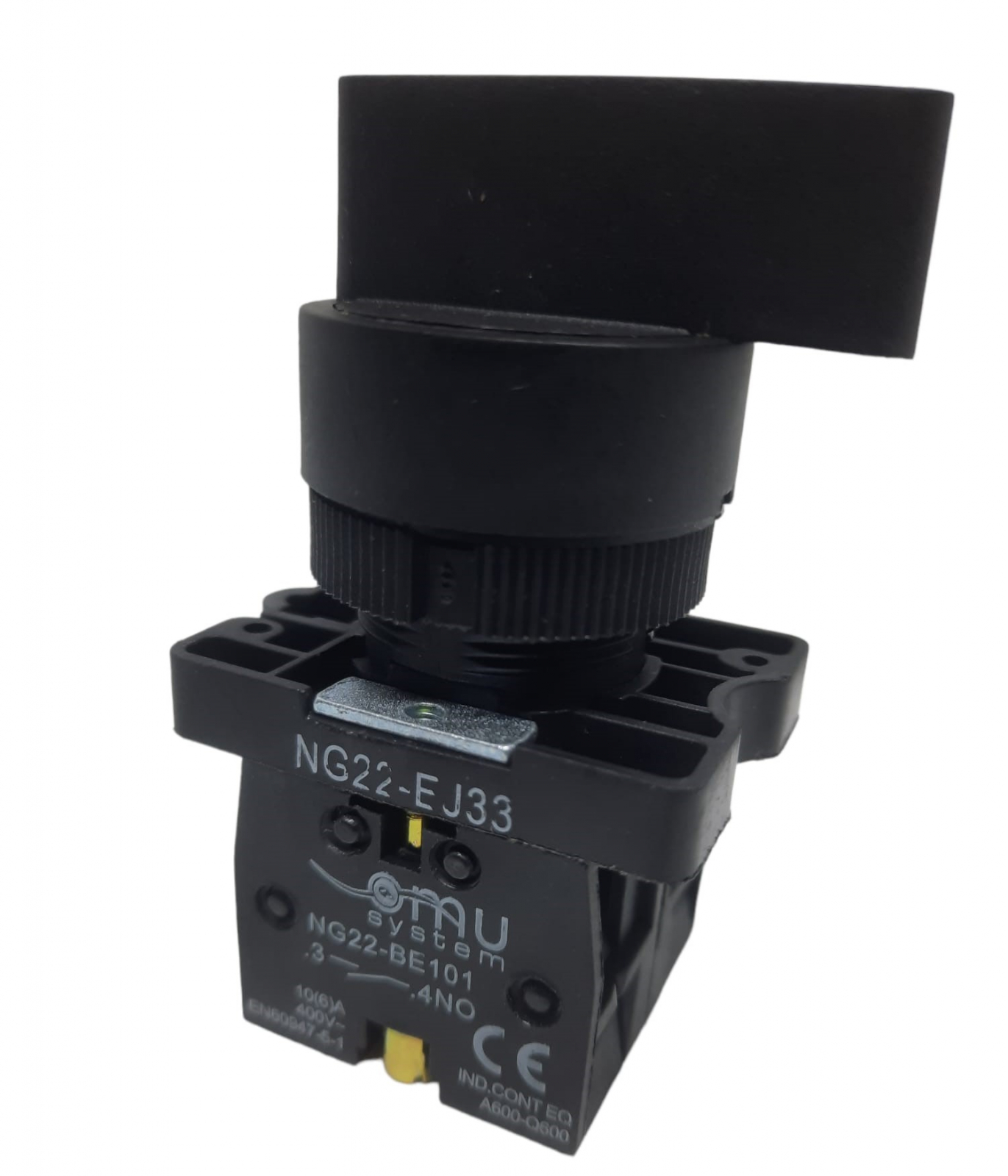

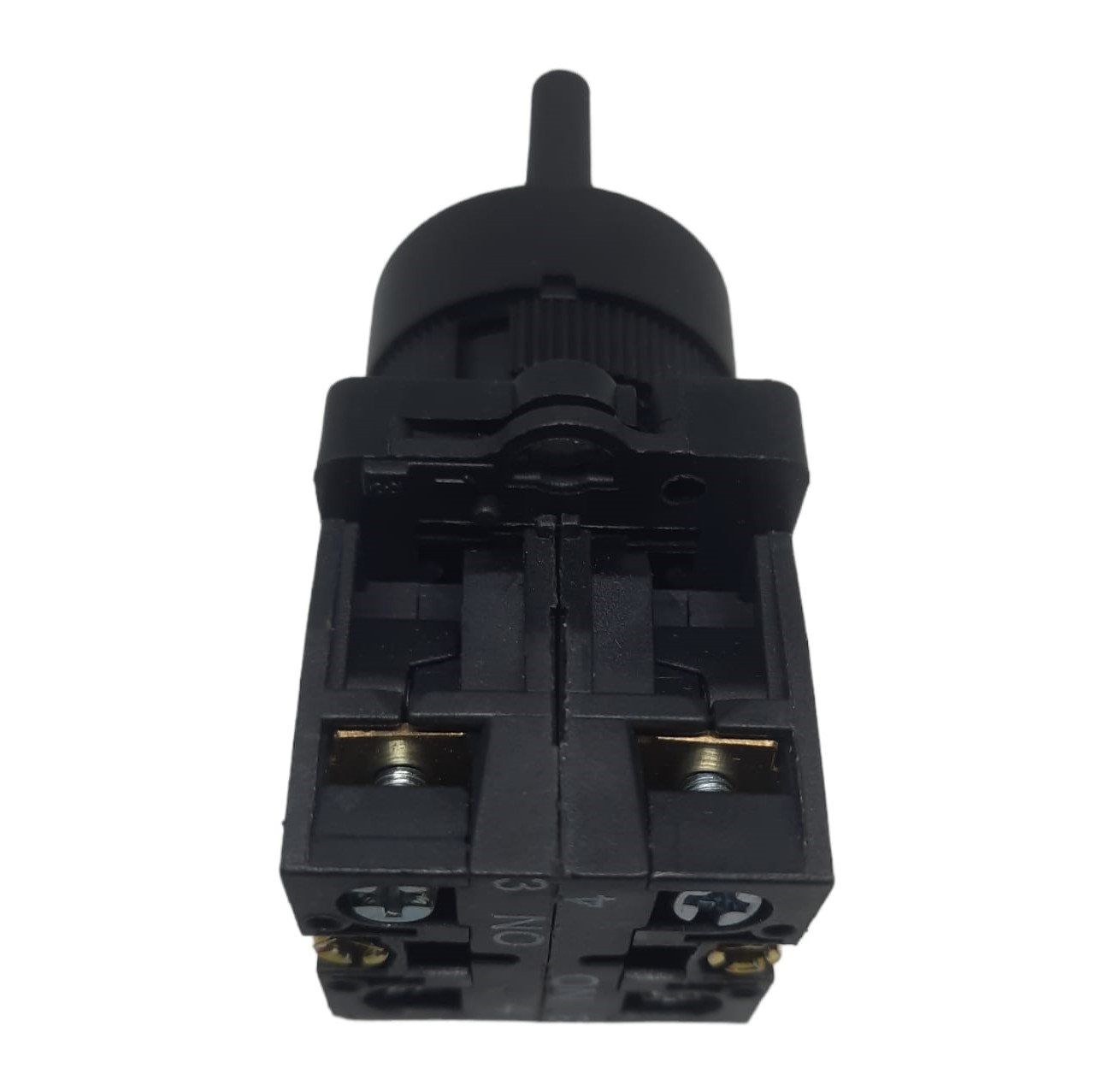

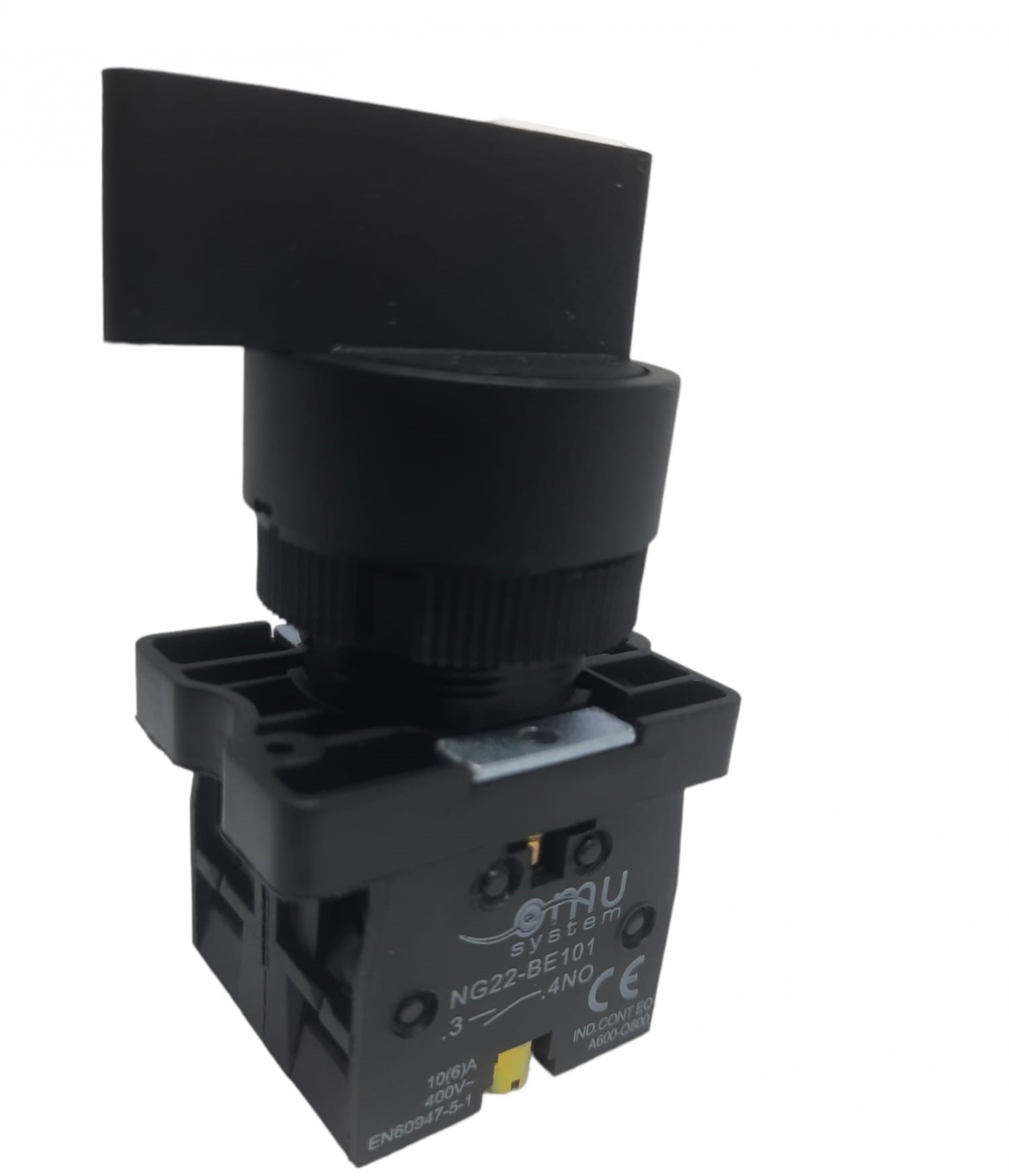

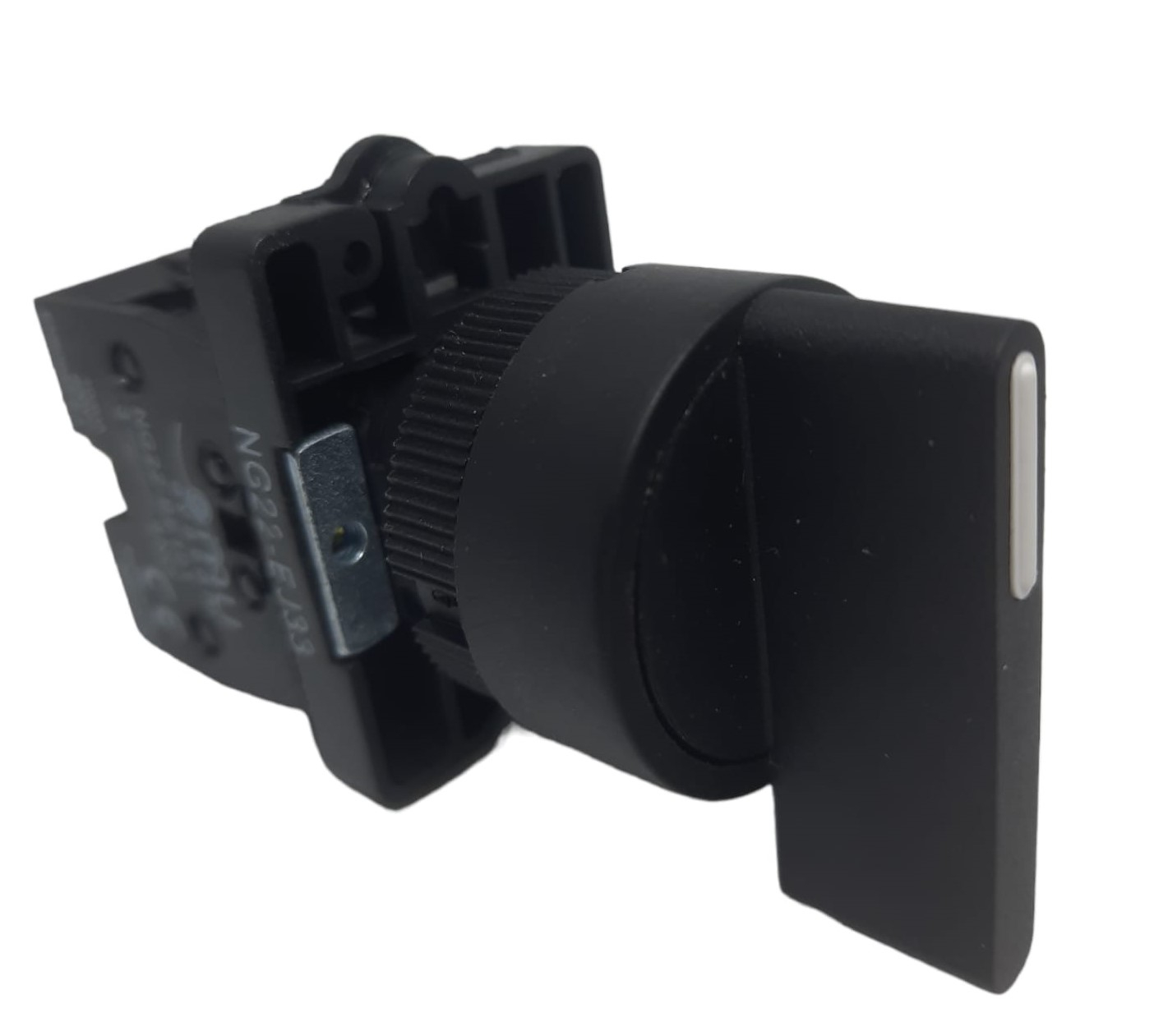

Intrerupator rotativ buton 3 pozitii 1-0-2 6A incastrabil pentru tablouri cu 2 contacte normal deschise NO

Intrerupator rotativ buton 3 pozitii 1-0-2 6A incastrabil pentru tablouri cu 2 contacte normal deschise NO

Sistemele cu butoane si lumini pilot sunt utilizate in principal in industria energetica - panouri de comanda, dulapuri de comanda, cutii de distributie a energiei - dar se gasesc in orice industrie in care sunt necesare actuatoare si afisaje.

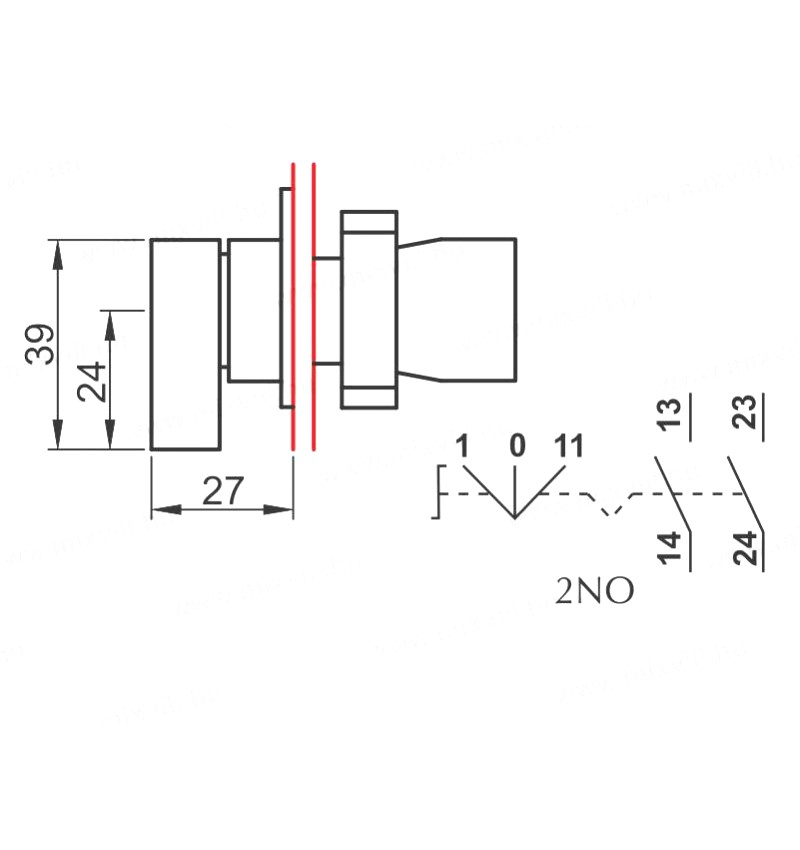

Dispozitivele au ø = 22 mm. Numarul de contacte care pot fi atasate la ansamblul de baza poate fi extins la maximum 4 daca este necesar. La inlocuirea unitatilor de control ale colectoarelor vechi care au fost instalate intr-un orificiu de ø = 38 mm, unitatea poate fi fixata pe placa de montare cu ajutorul inelelor reducatoare (R22 / 30, R22 / 40).

Specificatii:
• Tensiune de lucru: 230 V
• 2 contacte de inchidere, capacitate 6A
• Rezistenta nominala la socuri: 6 kV
• Pozitia 1-0-2
• Curent termic nominal: 10/6 A
• Puterea la scurtcircuit: 1000 A (cu balast de 10 A gG)
• Cablu de conectare: 1 × 0,5… 1 × 2,5 mm2, (2 × 1,5 mm2)
• Conexiune cablu: cu borne cu surub
• Temperatura ambianta: -25 °C pana la + 70 °C
• Temperatura de depozitare: -40 °C pana la + 70 °C
• Durata de viata mecanica: 1 × 106 cicluri de comutare
• Forta de activare: max. 20 N (inchidere contact)
• Forta de deconectare: 8 ... 15 N (deschidere contact)
• Cuplu de operare: max. 0,15 Nm (versiunea cu parghie)
• Distanta de deschidere directa: min. 3,5 mm
• Calea de operare: max. 8 mm
• Rezistenta la vibratii (IEC 60068-2-6): max. 8g (40-500 Hz)
• Rezistenta la impact (IEC 60068-2-27): max. 15 g
• Grosimea placii de montaj: max. 6 mm (cu inel de reducere) max. 1,5 mm
